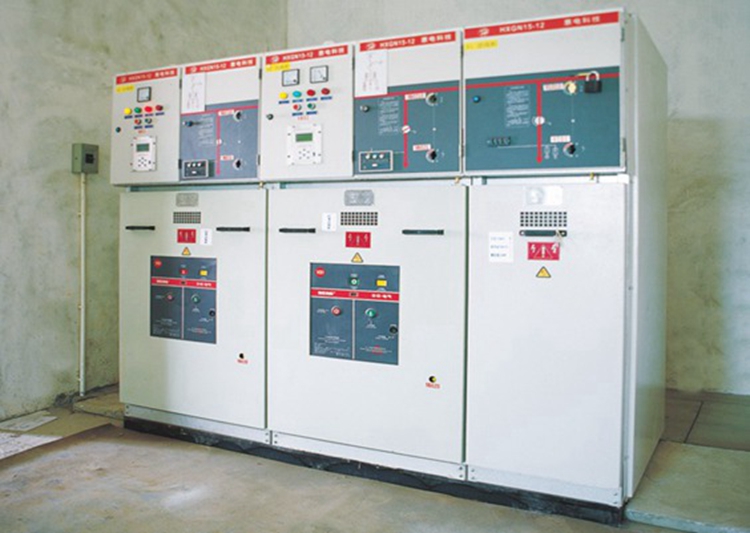

高壓環網柜是電力系統中用于環形配電網的關鍵設備，主要實現電力的分配、控制和保護，適用于中高壓（如10kV、35kV）場景。作為經驗豐富的高壓環網柜生產廠家，以下是環網柜的詳細解析：

一、基本概念

定義：一種模塊化開關設備，專為環形或網格狀配電網設計，支持多電源接入，提升供電可靠性。

電壓等級：通常為6kV~35kV，常見于10kV配電系統。

二、結構與組成

1、核心部件：

負荷開關：用于正常電流的接通/分斷，常與熔斷器配合使用。

熔斷器：提供短路保護，響應速度快。

互感器（電流/電壓）：監測電路參數，用于計量或保護。

母線及連接單元：實現多回路電氣連接。

操作機構：機械或電動控制開關狀態。

2、絕緣方式：

氣體絕緣（如SF6）：體積小，適用于空間受限場所。

空氣絕緣：成本低，維護方便。

固體絕緣：環保且免維護。

三、核心功能

1、環形供電控制：

通過閉合/斷開環網點，靈活調整電網運行方式。

故障時快速隔離，縮小停電范圍。

2、保護機制：

熔斷器與負荷開關協同，切斷短路電流（通常≤20kA）。

配備繼電保護裝置，實現過流、接地等故障保護。

3、自動化擴展：

支持加裝FTU（饋線終端單元），實現遠程監控和自動恢復供電（如DA功能）。

四、典型應用場景

城市配電網：商業區、住宅區的環網節點。

工業園雙電源系統：確保關鍵生產線不間斷供電。

風電/光伏電站：集成新能源接入與輸出控制。

軌道交通供電：地鐵、高鐵的電力環網節點。

五、技術優勢

可靠性提升：N-1準則下，單一故障不影響整體供電。

緊湊設計：標準柜寬通常為500mm，適合緊湊變電站。

維護便捷：模塊化結構支持快速更換故障單元。

適應性：可擴展PT柜、計量柜等，滿足多樣化需求。

六、分類與選型

1、按功能分：

進線柜：連接上級變電站。

出線柜：分配至下級負荷。

聯絡柜：實現環網之間的電源切換。

2、按技術分：

傳統型：手動操作，需現場干預。

智能化：集成SCADA系統，支持遠程操控。

七、運維要點

定期巡檢：檢查SF6氣體壓力（≥0.04MPa）、機械聯鎖有效性。

預防性試驗：耐壓測試（如28kV/1min）、回路電阻測量（≤100μΩ）。

狀態監測：通過局部放電檢測提前發現絕緣缺陷。

高壓環網柜通過靈活的環網結構和模塊化設計，成為現代配電網可靠供電的核心設備，在現代變配電系統重廣泛應用。其技術發展正朝著智能化、小型化方向演進，適配新型電力系統需求。廣東紫光電氣有限公司位于東莞市茶山鎮，作為一家有19年環網柜生產經驗的廠家，為客戶提供各種技術支持及售后服務，為用戶用電保駕護航。同時紫光電氣也是電力工程總承包商，提供工程與設備一站式供應服務。
